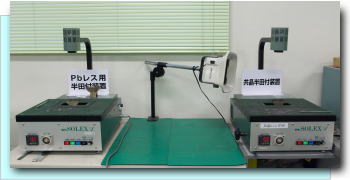

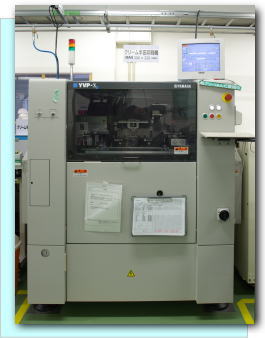

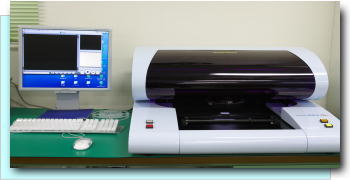

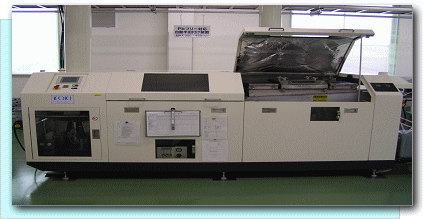

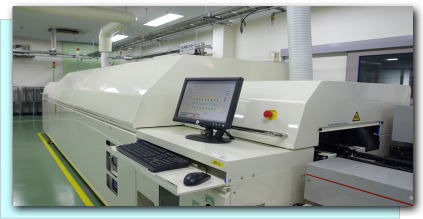

実装TOP　 作業工程 設備一覧 副資材一覧　 多種多様なプリント基板に対応 ・小ロットからの対応可能（1枚からOK！） ・BGA/CSP(0.4�o)ピッチ搭載可能 ・各種リワーク作業可能 　(BGA/CSPのリワークOK！) ・鉛フリー実装可能 　(リフロー・フロー)(窒素対応も可) 充実した検査 ・X線外観検査 ・マイクロスコープ ・自動外観検査 ・インサーキットテスタ 取り組み ・お客様への温度プロファイルの提出 ・試作実装での不都合レポート提出 ・量産へのスムーズな移行の打ち合わせ ・実装図（詳細な製造指示図） ・日本溶接協会の 　マイクロソルダリング技術上級オペレータ取得 実装TOP　 作業工程 設備一覧 副資材一覧　 ≪ リフロー工程 ≫ 印刷機 メタルマスクを用いてクリーム半田を基板に塗布します。 ディスペンサ 部品の固定等をボンドを用いて行います。 マウンター（チップ） チップ部品を搭載します。 マウンター（異形） 異形部品を搭載します。 リフロー炉 クリーム半田で半田付けを行います。(鉛フリー対応・窒素対応） ≪フロー工程 ≫ フロー炉 噴流で半田付けを行います。（鉛フリー対応・窒素対応） 局部半田付け装置 局部を噴流で半田付けを行います。 ≪ リワーク工程 ≫ リワーク装置 手で外す事が出来ない部品（BGA等）を外します。 手で半田付け出来ない部品（BGA等）を半田付けします。 ≪ 検査 ≫ X線検査装置 目視では確認できない、部品の真下のショート等を上面から透視で確認します。 自動外観検査装置 基板と基板の比較を画像を用いて行います。 インサーキットテスタ 治具とプログラムを用いて簡易的な電気検査を行います。 マイクロスコープ 目視では確認できない、部品（BGA等）のボールの潰れ等を横から確認します。 顕微鏡 7〜45倍で目視確認します。 ≪ その他 ≫ 恒温槽 基板や部品の湿気をとります。 小型環境試験機 ヒートサイクル等、実装基板や部品の試験を行えます。 デシケーサ 温度・湿度を特に厳しく管理しています。温度・湿度に弱い基板や部品が弊社に納入されたら、直ぐにこちらで管理します。 プリント基板分割機 Vカット部を切断します。 実装TOP　 作業工程 設備一覧 副資材一覧　 ≪ 設備一覧表 ≫ 　設　備 型　式 メーカー 数量 適合サイズ (max) 備考 印刷機 YVP-Xg YAMAHA 1 380�o ×330�o 　 ディスペンサ YV64D YAMAHA 1 407�o ×407�o 　 マウンタ YV100Xg YAMAHA 1 460�o ×335�o 　 マウンタ YG100B YAMAHA 1 460�o ×440�o 　 リフロー炉 ECOR-4099N KOKI 1 500�o ×380�o 　 フロー炉 MDF-350 KOKI 1 450�o ×350�o 　 局部半田付け装置 Mini_Solex_L Solex 2 　 共晶・鉛フリー リワーク装置 RD_500S DENON 1 400�o ×450�o 　 X線検査装置 α5100M TOSHIBA 1 410�o ×335�o 　 自動外観検査 M22XDL-350 MARANTZ 1 330�o ×250�o 　 インサーキットテスタ 1220-02 HIOKI 1 330�o ×250�o 　 マイクロスコープ MS-3000 Micro_Square 1 　 　 顕微鏡 L-451 HOZAN 2 　 　 恒温槽 PVH-221 ESPEC 1 　 　 小型環境試験機 SH-221 ESPEC 1 　 　 デシケーサ SPB-4�U アズワン 1 　 　 プリント基板分割機 C-1000 アース 1 　 　 実装TOP　 作業工程 設備一覧 副資材一覧　 ≪ 副資材一覧表 ≫ 　副資材 種　類 メーカー 品　名 備考 はんだ（共晶） 糸はんだ 千住金属 SPARKLE RMA22 　 はんだ（共晶） 棒はんだ 千住金属 H63E-B20 　 はんだ（共晶） クリームはんだ 日本アルミット Sn63 HM1-RMAV14L V16L(ファインピッチ用も在庫あり) はんだ（共晶） フラックス �梶@弘輝 JS-E-15 　 はんだ（Pbフリー） 糸はんだ 千住金属 RMA 02 M705 　 はんだ（Pbフリー） 棒はんだ �梶@弘輝 S3X-B 錫、銀(3.0)、銅(0.5) はんだ（Pbフリー） クリームはんだ クックソンエレクトロニクス�� OM 325(89-4-M19) ファインピッチ対応 はんだ（Pbフリー） フラックス �梶@弘輝 JS-E-15 　 洗浄液 　 ダイキン HCFC-141B 代替フロン SDS　接着材 　 ロックタイト 348 　 ボンド シリコン 信越シリコーン KE45W 　 コーティング材 　 エアブラウン Humiseal 1B51NS
